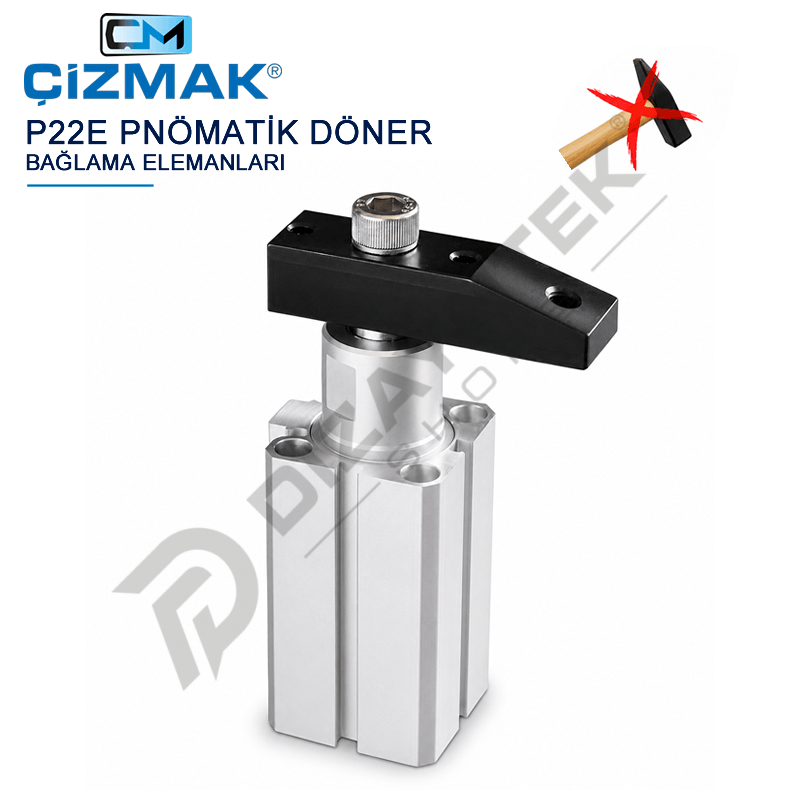

ÇİZMAK P22E/32 Pnömatik Döner Bağlama Elemanı, CNC fikstürleri, otomasyon sistemleri, kaynak aparatları, montaj hatları ve seri üretim makinelerinde iş parçalarının hızlı, kontrollü ve tekrarlanabilir şekilde sabitlenmesi için geliştirilmiş profesyonel bir pnömatik swing clamp sistemidir.

P22E serisi çift etkili ve manyetik silindir yapısına sahiptir. Çift etkili pnömatik çalışma sistemi sayesinde bağlama ve geri dönüş hareketleri basınçlı hava ile kontrollü olarak gerçekleştirilir. Manyetik silindir yapısı ise uygun sensörlerle konum algılama ve PLC kontrollü otomasyon sistemlerine entegrasyon için avantaj sağlar.

Ürün fikstür içerisine gömülü montaja uygun olarak tasarlanmıştır. Döner çalışma prensibi sayesinde sıkma kolu parça yükleme ve boşaltma sırasında çalışma alanından uzaklaşır, ardından dönerek bağlama konumuna gelir. Bu yapı özellikle robotik yükleme, otomatik üretim hücreleri ve CNC fikstürlerinde iş parçasına erişimi kolaylaştırır.

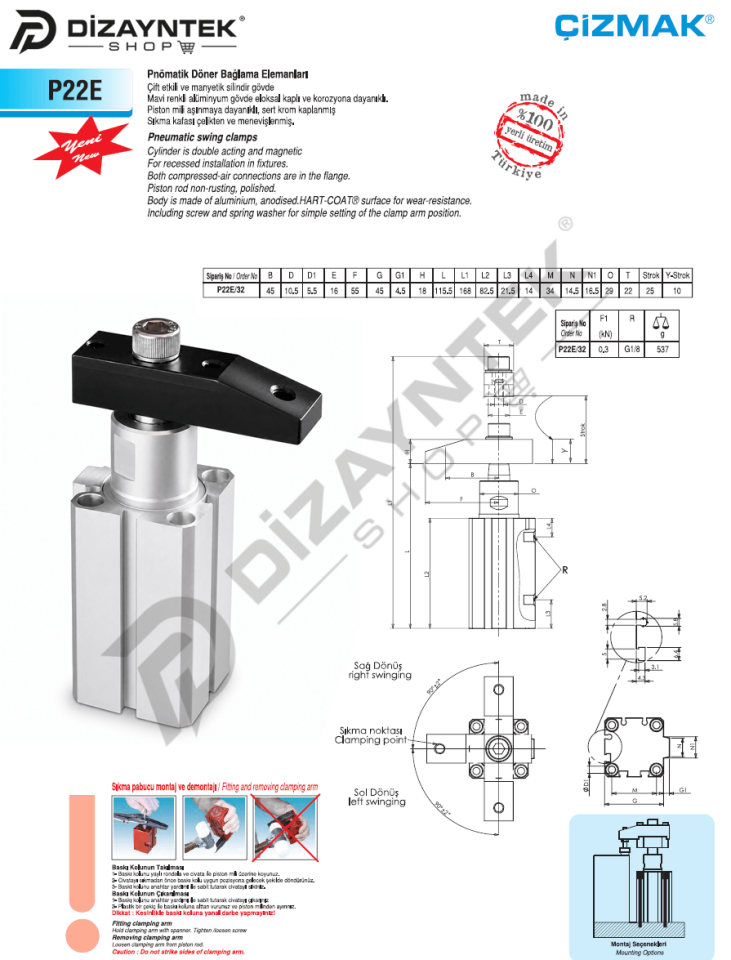

Katalog bilgisine göre gövde alüminyumdan üretilmiş, eloksal kaplanmış ve aşınma dayanımını artırmak amacıyla HARD-COAT yüzey uygulaması yapılmıştır. Piston mili aşınmaya ve korozyona dayanıklı, sert krom kaplı yapıdadır. Bağlama kolu konumunun kolay ayarlanması için vida ve yaylı rondela sistemi kullanılır.

P22E/32 modeli 0,3 kN F1 bağlama kuvveti, 25 mm strok, 10 mm Y-strok ve G1/8 pnömatik bağlantı değerlerine sahiptir. Ürün ağırlığı katalogda 537 gram olarak belirtilmektedir.

ÇİZMAK P22E/32 Pnömatik Döner Bağlama Elemanını Dizayntekshop üzerinden güncel fiyat, stok, online sipariş, adetli satın alma ve proje bazlı kurumsal tedarik seçenekleriyle değerlendirebilirsiniz.
