ÇİZMAK P22 Pnömatik Döner Bağlama Elemanı, CNC fikstürleri, otomasyon sistemleri, kaynak aparatları, montaj hatları ve seri üretim makinelerinde iş parçalarının hızlı, kontrollü ve tekrarlanabilir şekilde sabitlenmesi amacıyla geliştirilmiş profesyonel bir pnömatik swing clamp sistemidir.

P22 serisi çift etkili ve manyetik silindir yapısına sahiptir. Çift etkili pnömatik sistem sayesinde sıkma ve geri dönüş hareketleri basınçlı hava ile kontrollü olarak gerçekleştirilir. Manyetik silindir yapısı ise uygun sensörlerle konum algılama ve otomasyon sistemlerine entegrasyon açısından avantaj sağlar.

Ürün, fikstür içerisine gömülü montaja uygun kompakt bir tasarıma sahiptir. Bağlama kolu, parça yükleme sırasında çalışma alanından uzaklaşır ve sıkma işleminde döner hareketle bağlama noktasına gelir. Teknik çizimde sağ dönüş için 90° ±2° hareket açısı gösterilmektedir.

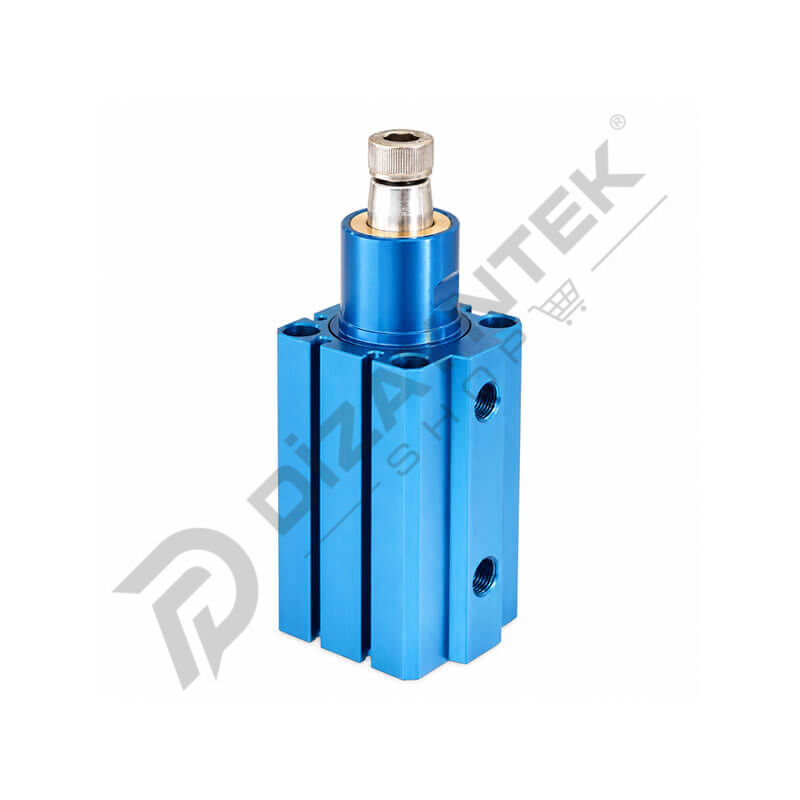

Mavi renkli alüminyum gövde eloksal kaplıdır. Katalog İngilizce teknik açıklamasında gövdenin aşınmaya karşı dayanım için HARD-COAT yüzey özelliğine sahip olduğu belirtilmektedir. Piston mili aşınmaya dayanıklı, sert krom kaplı yapıdadır. Sıkma kafası ise çelikten üretilmiş ve menevişlenmiştir.

P22 serisi P22/32 ve P22/40 olmak üzere iki farklı model seçeneğine sahiptir. Farklı gövde ve çalışma ölçüleri sayesinde fikstür tasarımına uygun model tercih edilebilir.

ÇİZMAK P22 Pnömatik Döner Bağlama Elemanını Dizayntekshop üzerinden güncel fiyat, stok, proje bazlı tedarik, adetli satın alma ve online sipariş seçenekleriyle değerlendirebilirsiniz.
