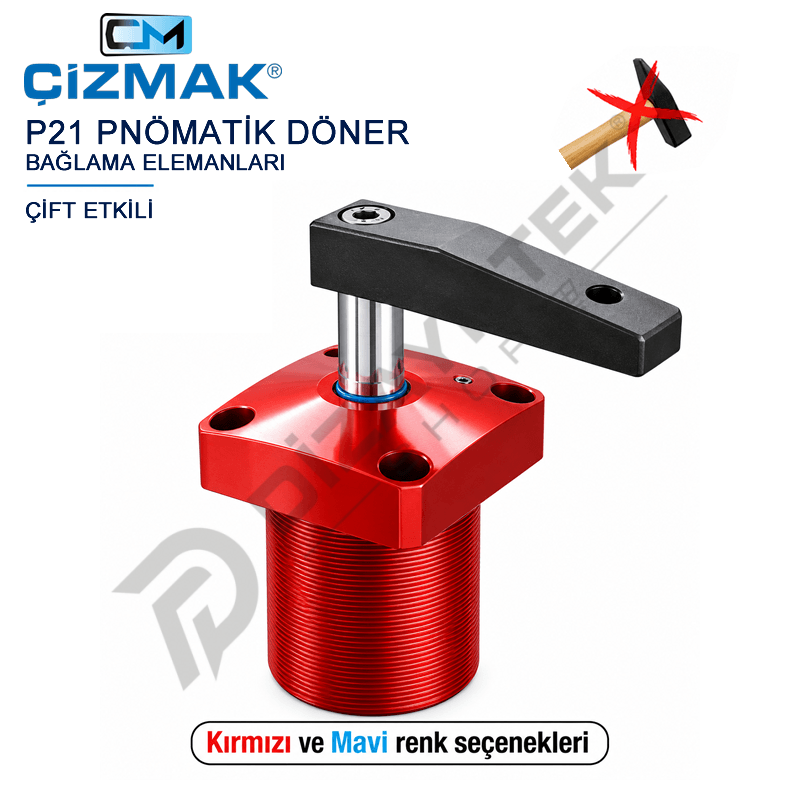

ÇİZMAK P21 Çift Etkili Pnömatik Döner Bağlama Elemanı, otomasyon sistemleri, CNC fikstürleri, kaynak aparatları, montaj hatları ve seri üretim makinelerinde iş parçalarının hızlı, kontrollü ve tekrarlanabilir şekilde sabitlenmesi için geliştirilmiş profesyonel bir pnömatik swing clamp sistemidir.

Döner bağlama çalışma prensibi sayesinde sıkma kolu, parça yükleme ve boşaltma sırasında çalışma alanından uzaklaşır; sıkma işlemi başladığında yaklaşık 90° dönerek bağlama noktasına gelir. Katalog teknik çiziminde sağ ve sol dönüş seçenekleri 90° ±2° olarak gösterilmektedir. Bu yapı özellikle robot, operatör veya otomatik besleme sistemiyle parçanın üstten yerleştirildiği fikstürlerde önemli kullanım avantajı sağlar.

ÇİZMAK P21 çift etkili pnömatik çalışma sistemine sahiptir. Sıkma ve geri alma hareketleri basınçlı hava ile kontrollü olarak gerçekleştirilir. Katalog bilgisine göre her iki basınçlı hava bağlantısı flanş bölgesinde konumlandırılmıştır.

Gövde yüksek dayanımlı alüminyumdan üretilmiş, eloksal kaplanmış ve aşınma direncini artırmak amacıyla HARD-COAT yüzey işlemi uygulanmıştır. Piston mili aşınmaya dayanıklı ve sert krom kaplıdır. Sıkma kafası çelikten üretilmiş ve menevişlenmiştir.

Sıkma kolu konumunun kolay şekilde ayarlanabilmesi için vida ve yaylı rondela sistemiyle kullanılacak şekilde tasarlanmıştır. Katalogda kırmızı ve mavi gövde renk seçenekleri sunulmakta ve ürün %100 yerli üretim olarak üretilmektedir.

ÇİZMAK P21 Pnömatik Döner Bağlama Elemanını Dizayntekshop üzerinden güncel fiyat, stok, proje bazlı tedarik, adetli satın alma ve online sipariş seçenekleriyle değerlendirebilirsiniz.
