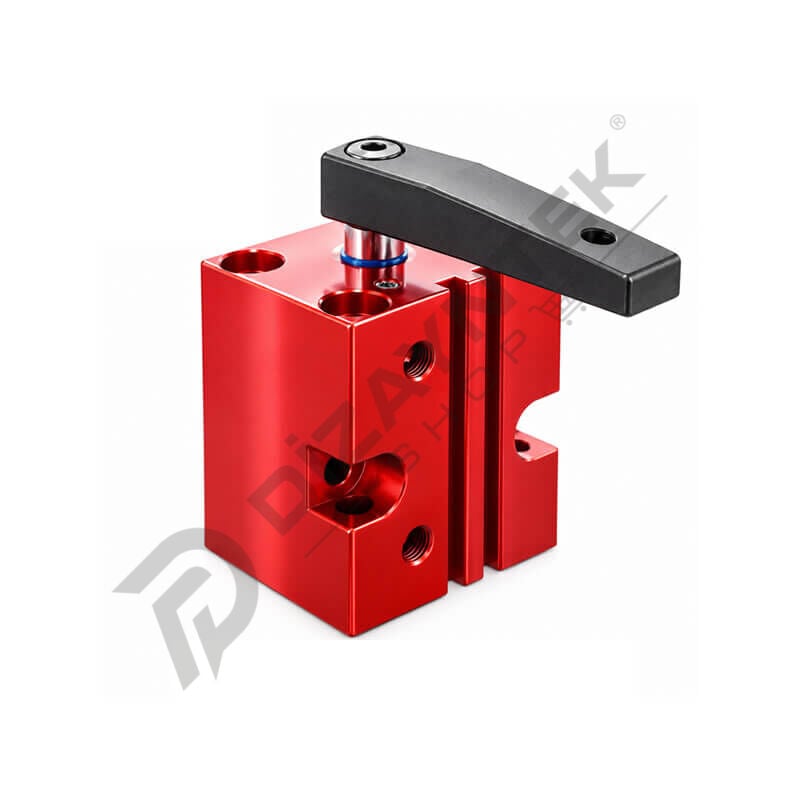

ÇİZMAK P20 Çift Etkili Pnömatik Döner Bağlama Elemanı, otomasyon, fikstür, CNC, kaynak, montaj ve seri üretim uygulamalarında iş parçalarının hızlı, kontrollü ve tekrarlanabilir biçimde sıkılması için geliştirilmiş profesyonel bir pnömatik bağlama sistemidir.

Blok tip gövde tasarımı sayesinde fikstür içerisine gömülü montaja uygun bir yapı sunar. Pnömatik döner bağlama prensibi, bağlama kolunun çalışma alanından uzaklaşarak parçanın fikstüre kolayca yerleştirilmesine ve ardından dönerek sıkma konumuna gelmesine olanak sağlar. Bu özellik özellikle operatör veya robot tarafından parçanın yüklenip boşaltıldığı üretim sistemlerinde avantaj sağlar.

ÇİZMAK P20 çift etkili çalışma prensibine sahiptir. Bağlama ve geri alma hareketleri basınçlı hava ile kontrollü olarak gerçekleştirilir. Katalog bilgisinde her iki basınçlı hava bağlantısının flanş bölgesinde konumlandırıldığı belirtilmektedir.

Yüksek dayanımlı alüminyum gövdesi eloksal kaplıdır ve aşınma dayanımını artırmaya yönelik HARD-COAT yüzey uygulamasına sahiptir. Piston mili aşınmaya ve korozyona dayanıklı, sert krom kaplı yapıdadır. Çelikten üretilmiş sıkma kafası / bağlama kolu ise menevişlenmiştir.

Sıkma kolu konumunun kolay ayarlanabilmesi için vida ve yaylı rondela sistemiyle birlikte kullanılacak şekilde tasarlanmıştır. Teknik çizimde ayrıca sensör kanalı ve 90° döner bağlama geometrisi gösterilmektedir.

ÇİZMAK P20 Pnömatik Döner Bağlama Elemanını Dizayntekshop üzerinden güncel fiyat, stok, proje bazlı tedarik ve online sipariş seçenekleriyle değerlendirebilirsiniz.
