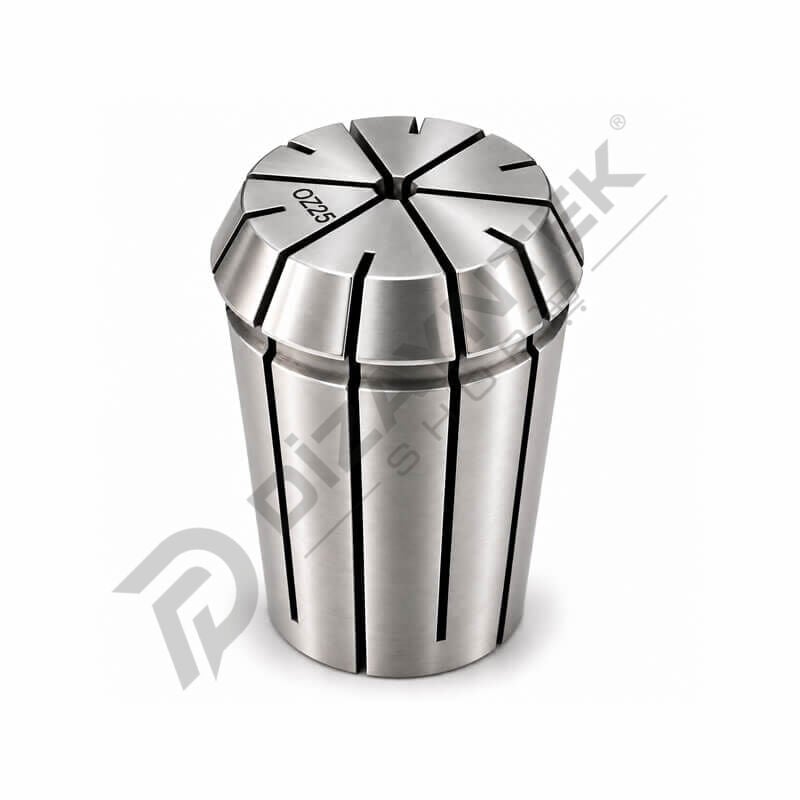

OZ25 Freze Pensi 462E - Dray-zer 13
DRAY-ZER 462E Freze Pensi, CNC işleme merkezleri, freze tezgâhları, kalıp imalatı ve genel talaşlı imalat uygulamalarında silindirik saplı kesici takımların uygun pens tutuculara bağlanması için kullanılan hassas sıkma elemanıdır. Farklı takım sapı çaplarına uygun ölçü seçenekleri sayesinde profesyonel üretim süreçlerinde takım bağlama ve hassas işleme ihtiyaçlarına yönelik bir çözüm sunar.
Çevresel olarak açılmış kanallı ve esnek gövde yapısı, pens somunu sıkıldığında kesici takımın silindirik sapını dengeli biçimde kavramaya yardımcı olur. Doğru pens ölçüsü, uygun takım tutucu ve üretici talimatlarına uygun sıkma koşullarıyla takımın merkezlenmesini, kararlı şekilde tutulmasını ve işleme sırasında oluşabilecek titreşimlerin azaltılmasını destekler.
Özellikle kalıp sanayisi, CNC frezeleme, hassas parça imalatı, delik delme, takımhane ve metal işleme uygulamalarında kullanılan DRAY-ZER 462E pensler; parmak frezeler, uygun saplı matkaplar ve diğer silindirik saplı kesici takımların bağlanmasında kullanılabilir. Farklı çap seçenekleriyle üretim atölyelerinin takım bağlama ihtiyaçlarına yönelik kullanım imkânı sağlar.
DRAY-ZER 462E pens serisinin dış gövde çapı D=35,05 mm, toplam uzunluğu ise L=52 mm olarak belirtilmiştir. Seri, 3 mm ile 26 mm arasında farklı nominal çap seçenekleriyle sunulmaktadır. Ürün kodları, nominal ölçüler ve sıkma kapasiteleri aşağıdaki teknik çizelgede yer almaktadır.
DRAY-ZER 462E Pens Teknik Ölçü Çizelgesi
Genel Teknik Bilgiler
Ürün Kodları ve Sıkma Kapasiteleri
|
Ürün Kodu |
d (mm) |
Sıkma Kapasitesi (mm) |
|
462E.3 |
3 |
3–2,5 |
|
462E.4 |
4 |
4–3,5 |
|
462E.5 |
5 |
5–4,5 |
|
462E.6 |
6 |
6–5,5 |
|
462E.7 |
7 |
7–6,5 |
|
462E.8 |
8 |
8–7,5 |
|
462E.9 |
9 |
9–8,5 |
|
462E.10 |
10 |
10–9,5 |
|
462E.11 |
11 |
11–10,5 |
|
462E.12 |
12 |
12–11,5 |
|
462E.13 |
13 |
13–12,5 |
|
462E.14 |
14 |
14–13,5 |
|
462E.15 |
15 |
15–14,5 |
|
462E.16 |
16 |
16–15,5 |
|
462E.17 |
17 |
17–16,5 |
|
462E.18 |
18 |
18–17,5 |
|
462E.19 |
19 |
19–18,5 |
|
462E.20 |
20 |
20–19,5 |
|
462E.21 |
21 |
21–20,5 |
|
462E.22 |
22 |
22–21,5 |
|
462E.23 |
23 |
23–22,5 |
|
462E.24 |
24 |
24–23,5 |
|
462E.25 |
25 |
25–24,5 |
|
462E.26* |
26 |
26–25,5 |
Dizayntek Teknik; CNC işleme merkezleri, kalıp imalatı, takımhane ve genel talaşlı imalat uygulamalarına yönelik DRAY-ZER 462E freze pensi ve takım bağlama ürünlerinde profesyonel satış ve tedarik çözümleri sunar. Pens ihtiyaçlarınız, farklı çap seçenekleri, kurumsal satın alma, bakım stoğu, proje bazlı talepler ve toplu DRAY-ZER pens siparişleriniz için Dizayntek Teknik ile iletişime geçerek ürün bilgisi, ölçü seçimi desteği ve fiyat teklifi alabilirsiniz. Türkiye genelindeki siparişleriniz için kargo ve teslimat seçenekleri hakkında bilgi edinebilirsiniz.
DizayntekShop online mağazamız üzerinden DRAY-ZER 462E freze pensi modellerini inceleyebilir, kullanacağınız kesici takımın sap çapına uygun pens ölçüsünü belirleyerek online sipariş verebilirsiniz.
