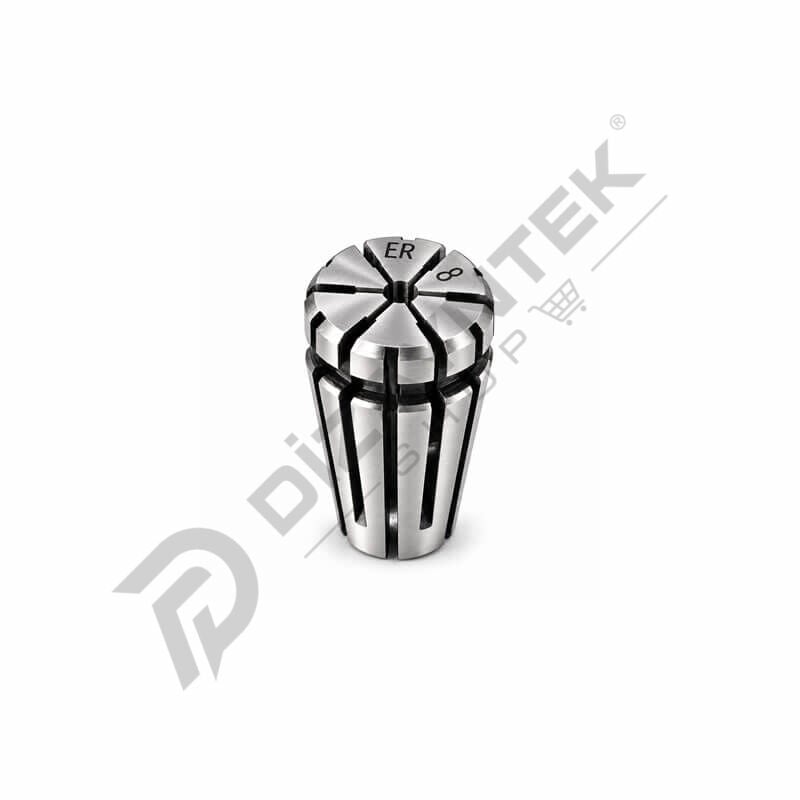

ER8 Pens - Dray-zer 4,5
Dray- zer ER8 Freze Pensi; küçük çaplı kesici takımların, matkap uçlarının, gravür takımlarının ve hassas işleme ekipmanlarının ER8 uyumlu pens tutuculara güvenli şekilde bağlanması için kullanılan hassas sıkma elemanıdır. Kompakt gövde ölçüleri sayesinde özellikle küçük takım çaplarının bağlanması gereken yüksek hassasiyetli işleme uygulamalarında tercih edilir.
Çevresel olarak açılmış kanallı yapısı, pens somunu sıkıldığında takım sapını dengeli biçimde kavramaya yardımcı olur. Takımın merkezlenmesini, kararlı tutulmasını ve çalışma sırasında oluşabilecek titreşimin azaltılmasını destekler. CNC tezgâhlarında, hassas frezeleme işlemlerinde, gravür makinelerinde ve özel amaçlı yüksek devirli millerde kullanılabilir.
Ürün seçimi yapılırken kesici takımın sap çapı ile pensin nominal sıkma ölçüsü aynı olmalıdır. ER8 pens yalnızca ER8 standardına uygun pens tutucu ve pens somunlarıyla kullanılmalıdır.
ER8 Pens Teknik Ölçü Çizelgesi
Genel Ölçüler
|
Seri |
Pens tipi |
Dış çap – D |
Toplam uzunluk – L |
Sıkma seçenekleri |
|
4004E |
ER8 |
8,5 mm |
13,6 mm |
1–5 mm |
Ürün Kodu ve Sıkma Kapasitesi
|
Ürün kodu |
Nominal takım çapı – d (mm) |
Sıkma kapasitesi (mm) |
|
ER8.1 |
1 |
1 |
|
ER8.1,5 |
1,5 |
1,5 |
|
ER8.2 |
2 |
2 |
|
ER8.2,5 |
2,5 |
2,5 |
|
ER8.3 |
3 |
3 |
|
ER8.3,5 |
3,5 |
3,5 |
|
ER8.4 |
4 |
4 |
|
ER8.4,5 |
4,5 |
4,5 |
|
ER8.5 |
5 |
5 |
D ölçüsü pensin dış gövde çapını, L ölçüsü toplam pens uzunluğunu, d ölçüsü ise bağlanacak takımın nominal sap çapını ifade eder. Ölçüler milimetre cinsindedir.
ER8 Freze Pensi 4004E serisini ve Dray-zer ürünlerini DizayntekShop üzerinden online olarak inceleyebilir; 1 mm ile 5 mm arasındaki ölçü seçenekleri için güncel fiyat, stok durumu ve teslim süresi bilgisi alabilirsiniz.
Kullanacağınız kesici takımın sap çapını ve pens tutucu modelini paylaşarak doğru ölçü seçimi ve ürün uyumluluğu konusunda Dizayntek Teknik satış ekibinden destek talep edebilirsiniz. Perakende sipariş, kurumsal tedarik, toplu alım, bakım stoğu ve proje bazlı satın alma talepleriniz için işletmenize özel fiyat teklifi hazırlanır. Türkiye’nin her yerine kargo ile gönderim yapılır.
