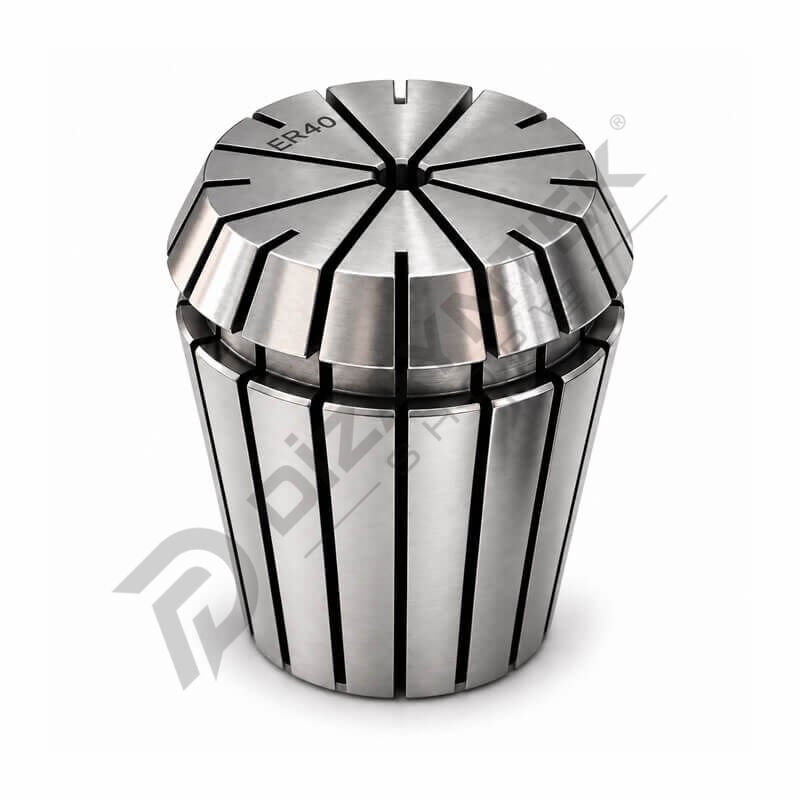

ER40 Pens - Dray-zer 10
DRAY-ZER ER40 Freze Pensi (472E), CNC işleme merkezleri, freze tezgâhları, kalıp imalatı ve genel talaşlı imalat uygulamalarında silindirik saplı kesici takımların ER40 uyumlu pens tutuculara bağlanması için kullanılan hassas sıkma elemanıdır. Farklı takım sapı çaplarına uygun ölçü seçenekleri sayesinde profesyonel üretim süreçlerinde güvenilir takım bağlama ve hassas işleme ihtiyaçlarına yönelik bir çözüm sunar.
Çevresel olarak açılmış kanallı ve esnek gövde yapısı, pens somunu sıkıldığında kesici takımın silindirik sapını çevresel olarak kavramaya yardımcı olur. Uygun pens ölçüsü, doğru takım tutucu ve üretici talimatlarına uygun sıkma koşullarıyla takımın merkezlenmesini, kararlı şekilde tutulmasını ve işleme sırasında oluşabilecek titreşimlerin azaltılmasını destekler.
Özellikle kalıp sanayisi, CNC frezeleme, hassas parça imalatı, delik delme, takımhane ve metal işleme uygulamalarında kullanılan DRAY-ZER ER40 pensler; parmak frezeler, uygun saplı matkaplar ve diğer silindirik saplı kesici takımların bağlanmasında kullanılabilir.
DRAY-ZER ER40 pens serisi, 472E katalog tanımıyla belirtilmiştir. Pensin dış gövde çapı 41 mm, toplam uzunluğu 46 mm’dir.
DRAY-ZER ER40 Pens Teknik Ölçü Çizelgesi
Genel Teknik Bilgiler
Ürün Kodları ve Sıkma Kapasiteleri
|
Ürün Kodu |
d (mm) |
Sıkma Kapasitesi (mm) |
|
ER40.3 |
3 |
3–2 |
|
ER40.4 |
4 |
4–3 |
|
ER40.5 |
5 |
5–4 |
|
ER40.6 |
6 |
6–5 |
|
ER40.7 |
7 |
7–6 |
|
ER40.8 |
8 |
8–7 |
|
ER40.9 |
9 |
9–8 |
|
ER40.10 |
10 |
10–9 |
|
ER40.11 |
11 |
11–10 |
|
ER40.12 |
12 |
12–11 |
|
ER40.13 |
13 |
13–12 |
|
ER40.14 |
14 |
14–13 |
|
ER40.15 |
15 |
15–14 |
|
ER40.16 |
16 |
16–15 |
|
ER40.17 |
17 |
17–16 |
|
ER40.18 |
18 |
18–17 |
|
ER40.19 |
19 |
19–18 |
|
ER40.20 |
20 |
20–19 |
|
ER40.21 |
21 |
21–20 |
|
ER40.22 |
22 |
22–21 |
|
ER40.23 |
23 |
23–22 |
|
ER40.24 |
24 |
24–23 |
|
ER40.25 |
25 |
25–24 |
|
ER40.26 |
26 |
26–25 |
|
ER40.30 |
30 |
30–29 |
|
ER40.32* |
32 |
32–31 |
Dizayntek Teknik; CNC işleme merkezleri, kalıp imalatı, takımhane ve genel talaşlı imalat uygulamalarına yönelik DRAY-ZER ER40 freze pensi ve takım bağlama ürünlerinde profesyonel satış ve tedarik çözümleri sunar. Pens ihtiyaçlarınız, farklı çap seçenekleri, kurumsal satın alma, bakım stoğu, proje bazlı talepler ve toplu DRAY-ZER pens siparişleriniz için Dizayntek Teknik ile iletişime geçerek ürün bilgisi, ölçü seçimi desteği ve fiyat teklifi alabilirsiniz. Türkiye genelindeki siparişleriniz için kargo ve teslimat seçenekleri hakkında bilgi edinebilirsiniz.
DizayntekShop online mağazamız üzerinden DRAY-ZER ER40 freze pensi modellerini inceleyebilir, kullanacağınız kesici takımın sap çapına uygun pens ölçüsünü belirleyerek online sipariş verebilirsiniz.
