ER20 Pens - Dray-zer 1

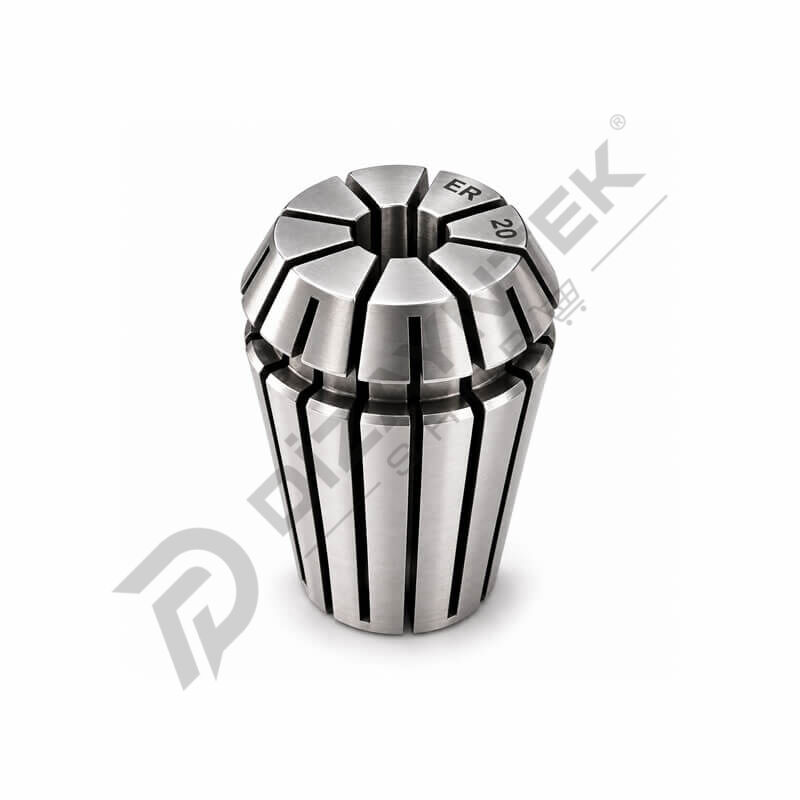

Dray-zer ER20 Freze Pensi; farklı çaplardaki kesici takımların, matkap uçlarının, gravür takımlarının ve silindirik saplı işleme ekipmanlarının ER20 uyumlu pens tutuculara güvenli biçimde bağlanması için kullanılan hassas bir takım tutma elemanıdır.
Çevresel yarıklara sahip esnek gövde yapısı, pens somunu sıkıldığında kesici takım sapının dengeli biçimde kavranmasına yardımcı olur. Takımın merkezlenmesini ve çalışma sırasında kararlı biçimde tutulmasını destekleyen ER20 pensler; CNC frezeleme, gravür, hassas delme, kalıp imalatı ve parça işleme uygulamalarında kullanılabilir.
428E serisi Dray-zer ER20 penslerin dış çapı 21 mm, toplam boyu 31,5 mm’dir. ER20.1 ve ER20.2 modelleri 0,5 mm’lik, çizelgedeki diğer modeller ise 1 mm’lik sıkma aralığı sunar. Doğru pens seçimi, kullanılacak takımın sap çapının ilgili modelin sıkma kapasitesiyle eşleştirilmesiyle yapılır.
Teknik Çizelge
ER20 Pensler | 428E Serisi
Dış çap (D): 21 mm | Toplam boy (L): 31,5 mm
|
Ürün Kodu |
Nominal Çap d (mm) |
Sıkma Kapasitesi (mm) |
|
ER20.1 |
1 |
0,5–1 |
|
ER20.2 |
2 |
1,5–2 |
|
ER20.3 |
3 |
2–3 |
|
ER20.4 |
4 |
3–4 |
|
ER20.5 |
5 |
4–5 |
|
ER20.6 |
6 |
5–6 |
|
ER20.7 |
7 |
6–7 |
|
ER20.8 |
8 |
7–8 |
|
ER20.9 |
9 |
8–9 |
|
ER20.10 |
10 |
9–10 |
|
ER20.11 |
11 |
10–11 |
|
ER20.12 |
12 |
11–12 |
|
ER20.13 |
13 |
12–13 |
|
ER20.14 |
14 |
13–14 |
|
ER20.16 |
16 |
15–16 |
Dray-zer ER20 freze pensi modellerini DizayntekShop üzerinden inceleyebilir, kullanacağınız takımın sap çapına uygun seçeneği belirleyerek online sipariş verebilirsiniz. Dray-zer pens çeşitlerinin güncel fiyat, stok ve ürün seçeneklerine ilgili ürün sayfasından ulaşabilirsiniz.
Dizayntek Teknik; CNC işleme, kalıp imalatı ve atölye uygulamalarına yönelik takım bağlama ürünlerinde satış ve tedarik ihtiyaçlarınıza çözüm sunar. Tekli pens ihtiyaçlarınız, farklı çap seçenekleri ve toplu Dray-zer pens tedarik talepleriniz için iletişime geçebilirsiniz.
