ER16 Pens - Dray-zer 5

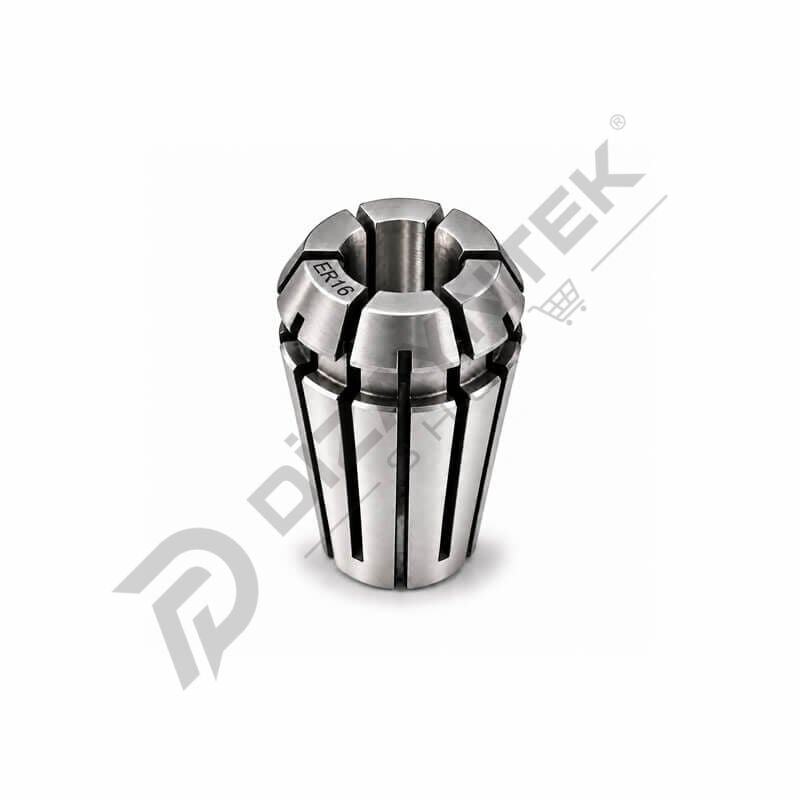

Dray-zer ER16 Freze Pensi; farklı çaplardaki kesici takımların, matkap uçlarının, gravür takımlarının ve silindirik saplı işleme ekipmanlarının ER16 uyumlu pens tutuculara bağlanması için kullanılan hassas bir takım tutma elemanıdır.
Çevresel yarıklara sahip esnek gövde yapısı, pens somunu sıkıldığında takım sapının çevresinden kavranmasını sağlar. Takımın merkezlenmesini ve çalışma sırasında dengeli biçimde tutulmasını destekleyen ER16 pensler; CNC frezeleme, delme, gravür ve hassas işleme uygulamalarında kullanılabilir.
426E serisi Dray-zer ER16 penslerin dış çapı 17 mm, toplam boyu 27,5 mm’dir. Aşağıdaki çizelgede yer alan modeller, 0,5 mm ile 10 mm arasındaki takım sapı çaplarına yönelik seçenekler sunar. İşlenecek parçaya ve kullanılacak kesici takıma uygun pens seçimi, takım bağlama işleminin doğru yapılmasına yardımcı olur.
Teknik Çizelge
ER16 Pensler • 426E Serisi
Dış çap (D): 17 mm | Toplam boy (L): 27,5 mm
|
Ürün Kodu |
Nominal Çap d (mm) |
Sıkma Kapasitesi (mm) |
|
ER16.1 |
1 |
0,5-1 |
|
ER16.2 |
2 |
1,5–2 |
|
ER16.3 |
3 |
2–3 |
|
ER16.4 |
4 |
3–4 |
|
ER16.5 |
5 |
4–5 |
|
ER16.6 |
6 |
5–6 |
|
ER16.7 |
7 |
6–7 |
|
ER16.8 |
8 |
7–8 |
|
ER16.9 |
9 |
8–9 |
|
ER16.10 |
10 |
9–10 |
Dray-zer ER16 freze pensi modellerini DizayntekShop üzerinden inceleyebilir, kullanacağınız takımın sap çapına uygun seçeneği belirleyerek online sipariş verebilirsiniz. Dray-zer pens çeşitlerinin güncel fiyat, stok ve ürün seçeneklerine ilgili ürün sayfasından ulaşabilirsiniz.
Dizayntek Teknik; CNC işleme, kalıp imalatı ve atölye uygulamalarına yönelik takım bağlama ürünlerinde satış ve tedarik ihtiyaçlarınıza çözüm sunar. Tekli pens ihtiyaçlarınız, farklı çap seçenekleri ve toplu Dray-zer pens tedarik talepleriniz için iletişime geçebilirsiniz
