ER11 Pens - Dray-zer 7

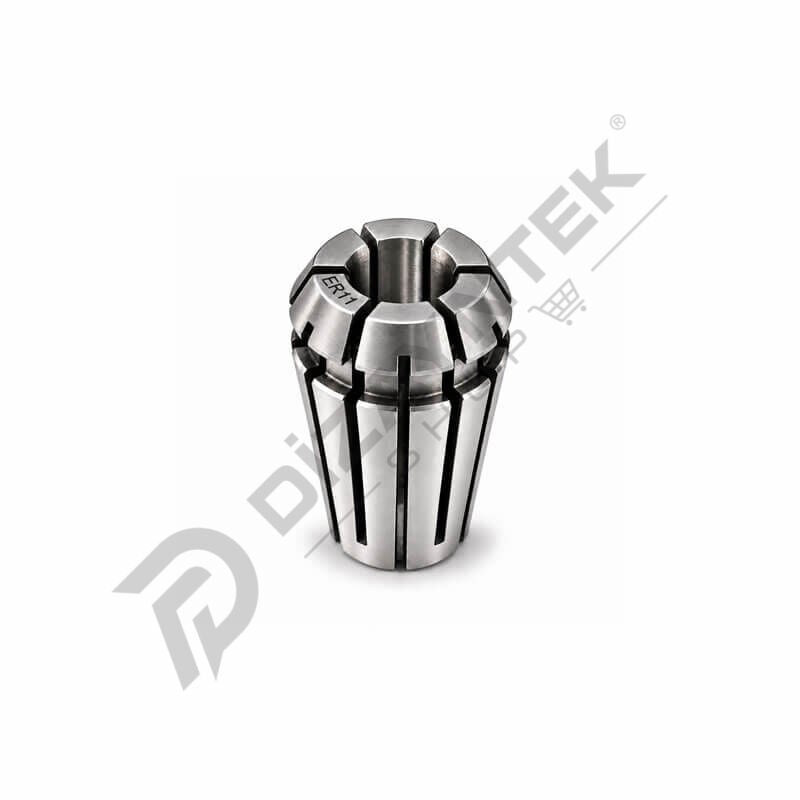

Dray-zer ER11 Freze Pensi; farklı çaplardaki kesici takımların, matkap uçlarının, gravür takımlarının ve silindirik saplı işleme ekipmanlarının ER11 uyumlu pens tutuculara güvenli biçimde bağlanması için kullanılan hassas bir takım tutma elemanıdır.
Çevresel kanallara sahip esnek gövde yapısı, pens somunu sıkıldığında kesici takım sapının dengeli biçimde kavranmasına yardımcı olur. Takımın merkezlenmesini ve çalışma sırasında kararlı biçimde tutulmasını destekleyen ER11 pensler; CNC frezeleme, gravür, hassas delme, mikro işleme ve yüksek devirli spindle uygulamalarında kullanılabilir.
4008E serisi ER11 pensler; 0,5 mm ile 7 mm arasında değişen sıkma kapasitelerine sahiptir. Her pens modeli 0,5 mm’lik bir sıkma aralığı sunar. Doğru ürün seçimi için kullanılacak kesici takımın sap çapı ölçülmeli ve bu çapı kapsayan ER11 pens modeli tercih edilmelidir.
ER11 Pens Teknik Ölçü Çizelgesi
Genel Teknik Ölçüler
|
Seri |
Ürün tipi |
Dış çap – D |
Toplam uzunluk – L |
Sıkma kapasitesi |
|
4008E |
ER11 Freze Pensi |
11,5 mm |
18 mm |
0,5–7 mm |
Ürün Kodları ve Sıkma Aralıkları
|
Ürün kodu |
Nominal çap – d (mm) |
Sıkma kapasitesi (mm) |
|
ER11.1 |
1 |
0,5–1 |
|
ER11.2 |
2 |
1,5–2 |
|
ER11.3 |
3 |
2,5–3 |
|
ER11.4 |
4 |
3,5–4 |
|
ER11.5 |
5 |
4,5–5 |
|
ER11.6 |
6 |
5,5–6 |
|
ER11.7 |
7 |
6,5–7 |
D ölçüsü pensin dış gövde çapını, L ölçüsü toplam pens uzunluğunu, d ölçüsü ise pensin nominal takım çapını ifade eder. Sıkma kapasitesi, her pens modelinin kavrayabildiği minimum ve maksimum takım sapı çapını gösterir. Tablodaki bütün ölçüler milimetre cinsindedir.
Dray-zer ER11 pens çeşitlerini DizayntekShop üzerinden inceleyebilir, ihtiyacınıza uygun çap seçenekleri için güncel fiyat ve stok bilgisi alabilirsiniz. Siparişinizi oluştururken ürün kodunu, takım sapı çapını ve ihtiyacınız olan adedi belirtmeniz doğru ürün seçimini kolaylaştırır.
Dizayntek Teknik mağaza ve DizayntekShop online mağaza üzerinden tekli pens alımları, farklı çap seçenekleri ve toplu tedarik ihtiyaçlarınız için bilgi ve fiyat teklifi alabilirsiniz. CNC, freze ve kalıp imalatında kullanılan takım bağlama ürünleri için ihtiyacınıza uygun seçenekleri değerlendirebilirsiniz.
