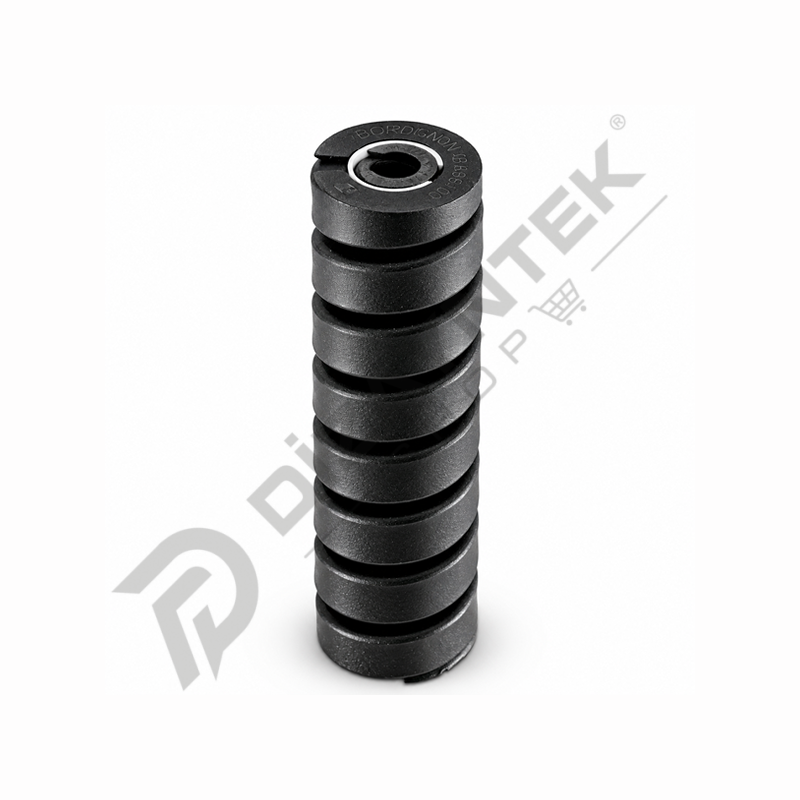

BK-D Duble Siyah Renk Kalıp Yayı – BORDIGNON, son derece yüksek yay kuvvetinin gerekli olduğu kalıp, pres, takım ve endüstriyel mekanizma uygulamaları için geliştirilmiş özel çift yaylı BLACK Series kalıp yayıdır. Bordignon tarafından BK-D serisi “Exceptional Double Load” sınıfında tanımlanmakta ve özellikle kompakt bir montaj hacmi içerisinde çok yüksek mekanik kuvvet elde edilmesi gereken uygulamalara yönelik sunulmaktadır.

BK-D sistemini standart BK serisinden ayıran temel özellik, dış BLACK yayın içerisinde aynı serbest boya sahip ikinci bir BLACK yayın kullanılmasıdır. Bordignon teknik kataloğuna göre BK-D modellerinde Ø32 dış yay içerisinde Ø16, Ø38 dış yay içerisinde Ø19 ve Ø50 dış yay içerisinde Ø25 yay bulunur. İç ve dış yaylar özel bir PTFE/Teflon ara elemanla birlikte kullanıma hazır şekilde bir araya getirilmiştir. Bu çift yaylı konstrüksiyon, aynı montaj alanında çok daha yüksek yay kuvvetlerinin elde edilmesine olanak sağlar.

BK-D Duble Siyah Kalıp Yayları; yüksek baskılama, sıyırma, plaka geri dönüşü, kalıp mekanizması desteği ve yüksek mekanik direnç gerektiren uygulamalarda kullanılabilir. Özellikle standart kalıp yaylarının veya tek BK BLACK yayın sağladığı kuvvetin yeterli olmadığı, ancak kalıp içerisindeki montaj alanının sınırlı olduğu tasarımlarda güçlü bir mekanik çözüm oluşturur. BLACK serisi, Bordignon’un karşılaştırmalı teknik verilerinde benzer boyutlardaki farklı yay sistemlerine göre yüksek kuvvet kapasitesiyle konumlandırılmaktadır.

BK-D ürün ailesi Ø32, Ø38 ve Ø50 mm yuva çapı gruplarında sunulmaktadır. Seri genelinde maksimum kuvvet değeri modele göre 18.500 N, 25.000 N ve 45.000 N seviyelerine ulaşabilmektedir. Her ürün kodunun yay katsayısı, serbest boyu ve maksimum çalışma stroku farklı olduğundan doğru yay seçimi yalnızca renk veya dış ölçüye göre değil, katalogdaki teknik yük ve strok değerlerine göre yapılmalıdır.

BK-D Duble Siyah Renk Kalıp Yayları, Dizayntekshop olarak müşterilerimizin ihtiyaç duyduğu ölçü ve yük değerleri doğrultusunda temin edilmektedir. İhtiyacınıza uygun BORDIGNON BK-D kalıp yaylarını DizayntekShop üzerinden inceleyebilir, farklı ölçü ve kuvvet seçenekleri için bizimle iletişime geçebilirsiniz.

BLACK Series yaylar mekanik çalışma prensibi sayesinde basınçlı bir hazne veya gaz dolum sistemine ihtiyaç duymaz. Bordignon, BLACK serisinin bakım ve yağlama gerektirmediğini, çalışma sırasında yay çaplarının değişmediğini ve -30 °C ile +125 °C arasında kayda değer yük kaybı olmadan çalışabildiğini belirtmektedir. Daha yüksek sıcaklıklarda, +250 °C’ye kadar kullanım mümkün olmakla birlikte çalışma strokuna bağlı yük kayıpları oluşabilir.
