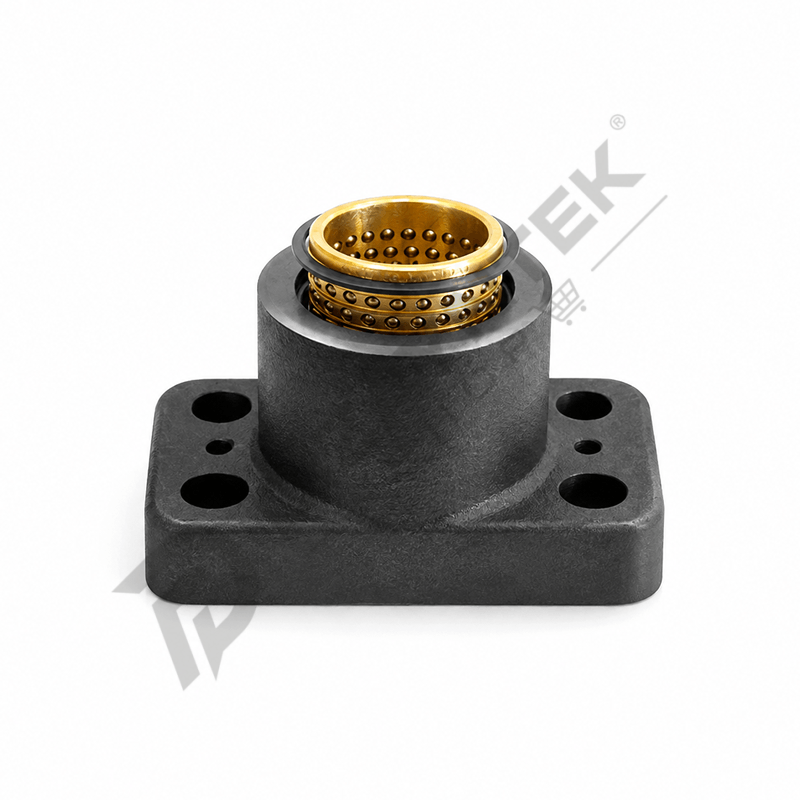

Bilyalı Döküm Blok D70.04, kalıp sistemleri, pres uygulamaları ve endüstriyel makine mekanizmalarında kılavuz kolonların hassas, kontrollü ve düşük sürtünmeli doğrusal hareketini sağlamak amacıyla kullanılan bilyalı kafes sistemine sahip bir kılavuz yatak ünitesidir.

Teknik tanımında Guide Bearing with Ball Cage olup D70.04, sağlam döküm blok gövdesi ile bilyalı kılavuzlama sistemini bir araya getirir. İç bölümde bulunan bilyalı kafes, kılavuz kolon ile yataklama yüzeyi arasındaki hareketin yuvarlanma prensibiyle gerçekleşmesine yardımcı olur. Bu yapı, sürtünmenin azaltılmasını ve hareketin daha düzgün ve hassas şekilde gerçekleştirilmesini destekler.

D70.04 özellikle yüksek tekrarlanabilirlik ve hassas hizalama gerektiren pres ve kalıp sistemlerinde kullanılabilir. Kılavuz kolonun doğru eksende hareket etmesine yardımcı olarak kalıp plakalarının açılma ve kapanma sırasında hizasının korunmasına katkı sağlar.

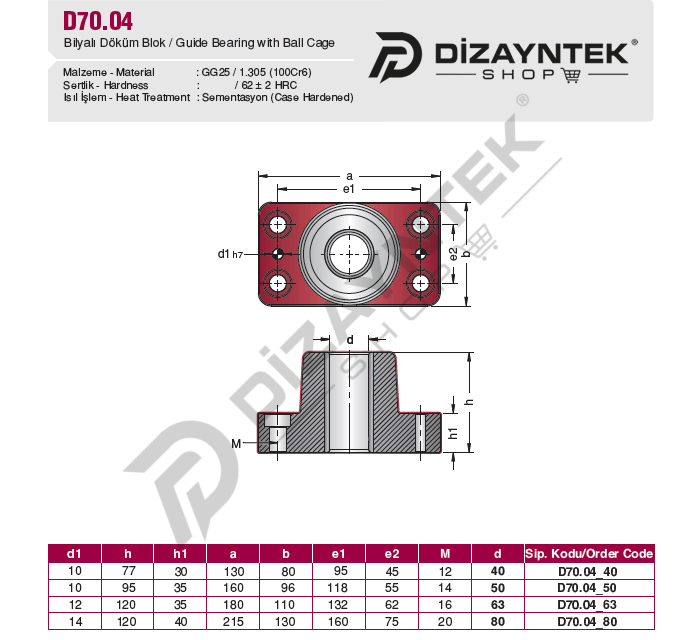

Teknik görselde gövde malzemesi GG25, kılavuzlama sisteminde kullanılan çelik malzeme ise 100Cr6 olarak belirtilmiştir. Sertlik değeri 62 ± 2 HRC, ısıl işlem bilgisi ise katalog üzerinde Sementasyon (Case Hardened) olarak yer almaktadır.

Bilyalı Döküm Blok D70.04; başta otomotiv kalıpları, sac metal kalıpları, progresif ve transfer kalıpları, pres sistemleri, büyük kalıplar, hassas kalıp uygulamaları, makine imalatı, otomasyon ve kapsamlı genel sanayi olmak üzere birçok endüstriyel uygulamada kullanılır.
