5S Kına Rengi Kalıp Yayı - Bordignon
Kına Rengi Kalıp Yayları
5S Kına Rengi Kalıp Yayı - Bordignon

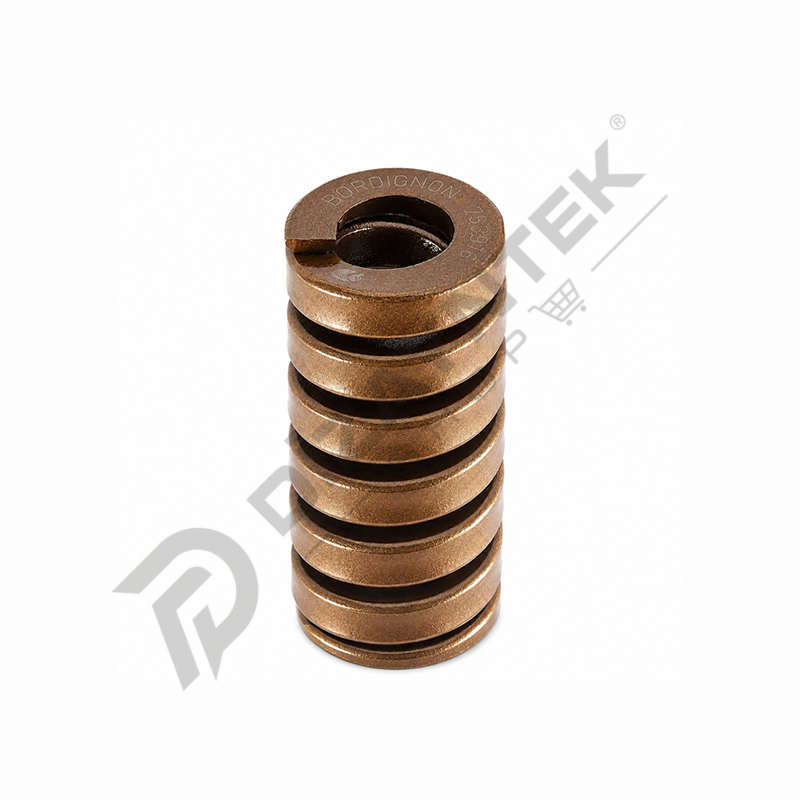

5S Kına Rengi Kalıp Yayı – BORDIGNON, yüksek kuvvet ihtiyacının bulunduğu kalıp, pres ve endüstriyel mekanizma uygulamalarında kullanılmak üzere geliştirilmiş yüksek yük kapasiteli profesyonel kalıp yayıdır. Bordignon tarafından 5S – Super Strong Load sınıfında sunulan seri, standart kalıp yaylarına göre yüksek yay kuvvetinin gerektiği kompakt çalışma alanları için güçlü bir mekanik çözüm oluşturur.
Kalıp sektöründe kına rengi kalıp yayı, kahverengi kalıp yayı ve süper ağır yük kalıp yayı olarak da aranabilen 5S serisi; presleme, geri dönüş, baskılama, plaka destekleme ve yüksek kuvvet gerektiren hareketli mekanizmalarda kullanılabilir. Özellikle sınırlı montaj alanında yüksek yay kuvvetine ihtiyaç duyulan kalıp tasarımlarında uygun ölçü ve yay katsayısı seçildiğinde etkili bir çözüm sunar.
Bordignon 5S serisinin önemli teknik özelliklerinden biri çalışma strokunun kontrollü tutulmasıdır. Üreticinin güncel teknik tablosunda uzun süreli çalışma için %10 deformasyon/strok, maksimum çalışma deformasyonu için ise %15 değerleri belirtilmektedir. Yay rijitliği toleransı ±%10, serbest boy toleransı ise ±%1 olup minimum ±0,75 mm olarak verilmektedir.

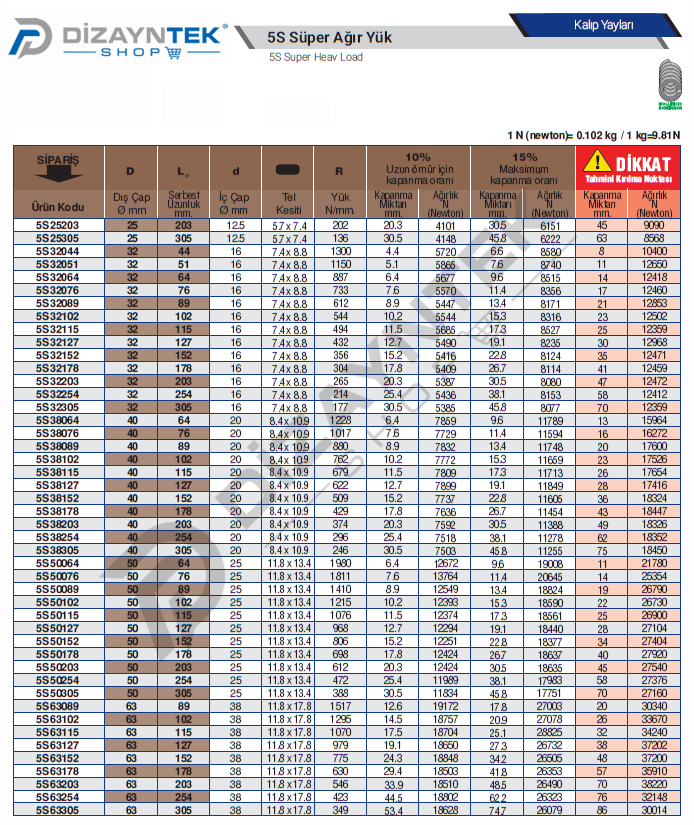

5S serisi; farklı kalıp ve makine konstrüksiyonlarına uyum sağlayabilmek amacıyla geniş çap ve boy seçenekleriyle üretilmektedir. Bordignon’un güncel ürün tablosunda yuva çapları 10, 12,5, 16, 20, 25, 32, 40, 50 ve 63 mm seviyelerine kadar uzanırken, seri genelinde serbest boy seçenekleri uygulamaya göre 25 mm’den 305 mm’ye kadar çıkmaktadır.
Yayın dış çapı katalogda belirtilen yuva çapından daha küçük, iç çapı ise belirtilen kılavuz pim çapından daha büyük olacak şekilde tasarlanır. Bu yapı yayın kalıp içerisinde uygun yuva ve kılavuzlama şartlarıyla çalışmasına imkân verir.
5S Kına Rengi Kalıp Yayları, Dizayntekshop olarak müşterilerimizin ihtiyaç duyduğu ölçü ve yük değerleri doğrultusunda temin edilmektedir. İhtiyacınıza uygun BORDIGNON 5S kalıp yaylarını DizayntekShop üzerinden inceleyebilir, farklı ölçü ve kuvvet seçenekleri için bizimle iletişime geçebilirsiniz.
