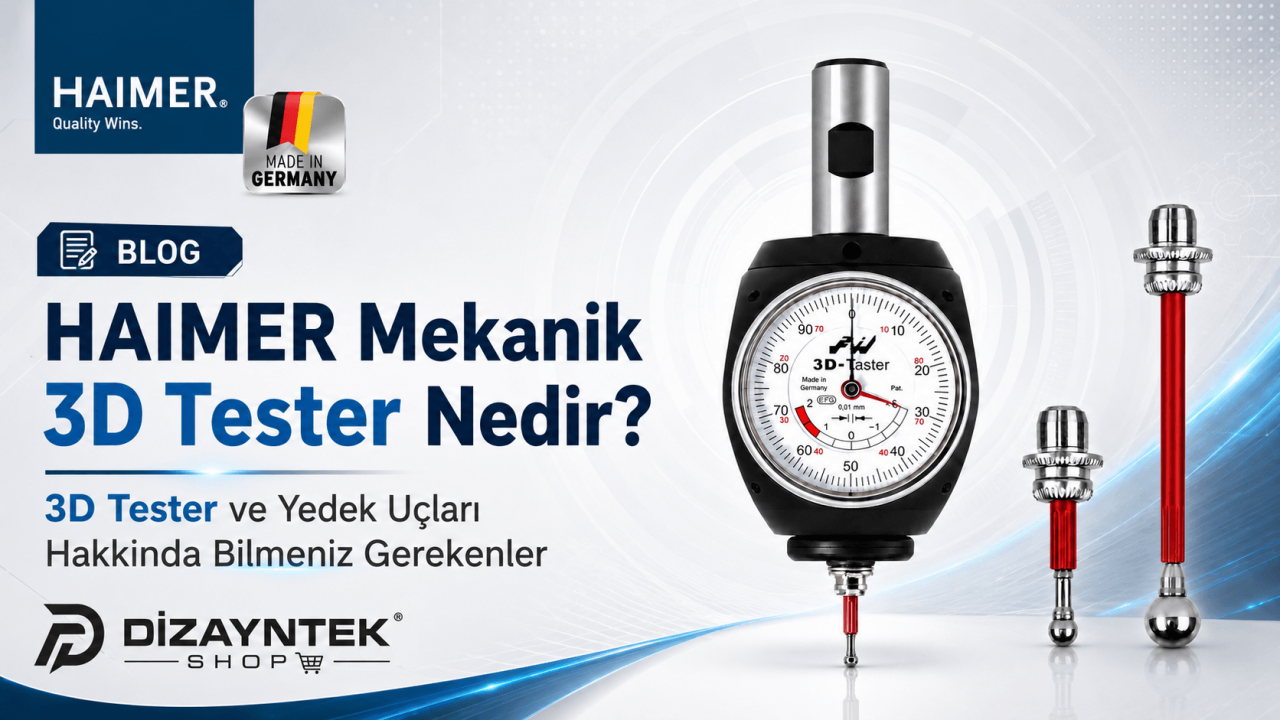

HAIMER Mekanik 3D Tester Nedir? 3D Tester ve Yedek Uçları Hakkında Bilmeniz Gerekenler

HAIMER Mekanik 3D Tester Nedir? 3D Tester ve Yedek Uçları Hakkında Bilmeniz Gerekenler

CNC işleme, frezeleme, dalma erozyon ve kalıp imalatı gibi hassas üretim süreçlerinde doğru ölçüm yapmak, kaliteli ve hatasız üretimin temel adımlarından biridir. İş parçasının tezgâh üzerinde doğru konumlandırılması, sıfır noktasının hassas şekilde belirlenmesi ve işlem öncesi güvenilir referans alınması, üretim verimliliği açısından büyük önem taşır.

Bu noktada HAIMER Mekanik 3D Tester, profesyonel ölçüm ekipmanları arasında öne çıkan ürünlerden biridir. CNC tezgâhları, freze makineleri ve kalıp sanayi uygulamalarında kullanılan bu cihaz; kenar bulma, merkezleme, yüzey kontrolü ve sıfır noktası belirleme işlemlerini daha hızlı, pratik ve güvenilir hale getirir.

Dizayntekshop'ta satışa sunulan HAIMER Mekanik 3D Tester, kısa yoklayıcı prob ucu ve uzun yoklayıcı prob ucu, hassas ölçüm gerektiren üretim alanlarında farklı ihtiyaçlara yönelik profesyonel çözümler sunar.

Mekanik 3D Tester Nedir?

Mekanik 3D Tester, CNC ve freze tezgâhlarında iş parçasının konumunu hassas şekilde belirlemek için kullanılan mekanik ölçüm cihazıdır. Takım tutucuya bağlanarak iş mili üzerinde çalışır ve operatöre X, Y ve Z eksenlerinde güvenilir ölçüm yapma imkânı sağlar.

Bu cihaz sayesinde iş parçasının kenarı bulunabilir, delik merkezi tespit edilebilir, yüzey referansı alınabilir ve işlem başlangıç noktası hassas şekilde ayarlanabilir. Gösterge ibresi “0” konumuna getirildiğinde, iş mili ekseninin iş parçası üzerinde doğru noktada olduğu anlaşılır. Böylece üretim öncesi hazırlık süreci daha kontrollü, hızlı ve güvenilir hale gelir.

Özellikle kalıp sanayi gibi yüksek hassasiyet gerektiren alanlarda mekanik 3D tester kullanımı, operatörün ölçüm sürecini kolaylaştırır ve üretim hatalarının azaltılmasına yardımcı olur.

HAIMER Mekanik 3D Tester Ne İşe Yarar?

HAIMER Mekanik 3D Tester’in temel amacı, iş parçasının tezgâh üzerinde doğru referans noktasından işlenmesini sağlamaktır. CNC operatörleri için bu cihaz, üretim öncesinde güvenilir bir ölçüm ve konumlandırma yardımcısıdır.

Başlıca kullanım amaçları şunlardır:

• İş parçası sıfırlama
• Kenar bulma
• Delik merkezi belirleme
• Parça merkezi tespiti
• X, Y ve Z eksenlerinde ölçüm yapma
• Yüzey referansı alma
• Yükseklik farklarını kontrol etme
• Kalıp parçalarında hassas konumlandırma
• CNC ve freze tezgâhlarında işlem başlangıç noktasını belirleme

Doğru referans alınmadan yapılan işlemler, parça üzerinde ölçü hatalarına ve üretim kayıplarına neden olabilir. HAIMER Mekanik 3D Tester, bu riskleri azaltmak ve ölçüm sürecini daha güvenilir hale getirmek için kullanılan profesyonel bir ekipmandır.

HAIMER 3D Tester Yedek Uçları

HAIMER 3D Tester cihazlarında kullanılan yoklayıcı prob uçları, ölçüm sırasında iş parçası ile temas eden hassas parçalardır. Kullanım alanına, parça geometrisine ve erişim mesafesine göre kısa veya uzun prob ucu tercih edilebilir.

Kısa yoklayıcı prob ucu daha standart ve erişimi kolay ölçüm noktalarında kullanılırken, uzun yoklayıcı prob ucu daha derin, yüksek veya ulaşılması zor bölgelerde avantaj sağlar. Bu nedenle doğru prob ucu seçimi, ölçüm hassasiyeti ve kullanım kolaylığı açısından önemlidir.

Kısa Yoklayıcı Prob Ucu Nedir?

HAIMER kısa yoklayıcı prob ucu, standart ölçüm mesafelerinde kullanılan yedek ölçüm ucudur. Açık, erişimi kolay ve daha yakın yüzeylerde yapılan ölçüm işlemleri için uygundur.

Kısa yapısı sayesinde daha rijit ve kontrollü temas sağlar. Bu nedenle kenar bulma, yüzey kontrolü ve parça sıfırlama gibi temel ölçüm işlemlerinde sıkça tercih edilir. CNC işleme merkezlerinde, freze tezgâhlarında ve kalıp üretiminde güvenilir bir yedek uç çözümüdür.

Kısa Prob Ucu Özellikleri

• HAIMER Mekanik 3D Tester ve uyumlu 3D sensörlerde kullanılabilir.
• Standart ölçüm ve yoklama işlemleri için uygundur.
• Kısa yapısı sayesinde dengeli ve kontrollü kullanım sağlar.
• Bilyalı uç yapısı hassas temas imkânı sunar.
• Kenar bulma, yüzey kontrolü ve parça sıfırlama işlemlerinde tercih edilir.
• Alet kullanmadan kolayca değiştirilebilir.
• Değişim sonrası yeniden kalibrasyon gerektirmeyen pratik yapıya sahiptir.
• Kısa prob ucu bilya çapı Ø4 mm’dir.

Kısa prob ucu, standart parçalar üzerinde hızlı, güvenilir ve hassas ölçüm yapmak isteyen kullanıcılar için ideal bir yedek uç seçeneğidir.

Uzun Yoklayıcı Prob Ucu Nedir?

HAIMER uzun yoklayıcı prob ucu, kısa ucun erişemediği derin, yüksek veya ulaşılması zor ölçüm noktalarında kullanılmak üzere tasarlanmış yedek ölçüm ucudur. Özellikle kanal, cep, delik içi, yüksek parça ve derin bölgelerde referans alma işlemlerinde avantaj sağlar.

Uzun yapısı sayesinde tester cihazının ölçüm erişim mesafesini artırır. Böylece operatör, farklı parça geometrilerinde daha rahat ölçüm yapabilir. Kalıp imalatı ve hassas CNC işleme uygulamalarında, ölçüm noktasına erişimin sınırlı olduğu durumlarda profesyonel bir çözüm sunar.

Uzun Prob Ucu Özellikleri

• HAIMER Mekanik 3D Tester ve uyumlu 3D sensörlerde kullanılabilir.
• Derin ve ulaşılması zor ölçüm noktaları için uygundur.
• Kanal, cep, delik içi ve yüksek parça ölçümlerinde avantaj sağlar.
• 3D Tester cihazının ölçüm erişim mesafesini artırır.
• Hassas merkezleme ve referans alma işlemlerinde kullanılır.
• Alet kullanmadan kolayca değiştirilebilir.
• Değişim sonrası yeniden kalibrasyon gerektirmeyen yapıya sahiptir.
• Uzun prob ucu bilya çapı Ø8 mm’dir.

Uzun prob ucu, standart ucun yeterli olmadığı ölçüm noktalarında kullanıcıya daha fazla erişim imkânı sağlar.

Kısa Uç ve Uzun Uç Arasındaki Fark Nedir?

Kısa ve uzun yoklayıcı prob uçları, farklı ölçüm ihtiyaçlarına cevap veren hassas yedek uçlardır.

Kısa prob ucu, daha yakın ve açık yüzeylerde yapılan standart ölçüm işlemleri için uygundur. Rijit yapısı sayesinde hassas ve dengeli temas sağlar.

Uzun prob ucu ise daha derin, yüksek veya erişimi zor alanlarda kullanılır. Özellikle kalıp parçalarında, ceplerde, kanallarda ve delik içlerinde ölçüm yapılması gerektiğinde avantaj sunar.

Prob ucu seçimi yapılırken iş parçasının yapısı, ölçüm noktası ve erişim mesafesi dikkate alınmalıdır. Doğru uç seçimi, ölçüm sürecinin daha hızlı, güvenli ve verimli ilerlemesine yardımcı olur.

Kullanım Alanları

HAIMER Mekanik 3D Tester ve yedek uçları, hassas ölçüm ve doğru konumlandırma gerektiren birçok sanayi alanında kullanılır.

Başlıca kullanım alanları:

• Kalıp sanayi
• Plastik enjeksiyon kalıp üretimi
• Metal kalıp üretimi
• CNC işleme merkezleri
• Freze tezgâhları
• Dalma erozyon makineleri
• Talaşlı imalat
• Makine imalatı
• Otomotiv yan sanayi
• Delik merkezleme işlemleri
• Kenar bulma ve parça sıfırlama
• Genel sanayi uygulamaları

Sonuç

HAIMER Mekanik 3D Tester, CNC ve kalıp sanayi uygulamalarında hassas ölçüm, doğru konumlandırma ve güvenilir referans alma işlemleri için önemli bir yardımcı ekipmandır. İş parçasının doğru noktadan işlenmesini sağlayarak üretim kalitesini artırmaya ve ölçüm hatalarını azaltmaya yardımcı olur.

Kısa ve uzun yoklayıcı prob uçları ise farklı ölçüm ihtiyaçlarına göre tercih edilen yedek uç çözümleridir. Kısa prob ucu standart ölçüm işlemlerinde pratik kullanım sağlarken, uzun prob ucu derin ve ulaşılması zor ölçüm noktalarında avantaj sunar.

CNC işleme, frezeleme, dalma erozyon ve kalıp sanayi uygulamalarında ihtiyaç duyulan HAIMER Mekanik 3D Tester ve yedek prob uçlarını Dizayntekshop üzerinden inceleyebilirsiniz
